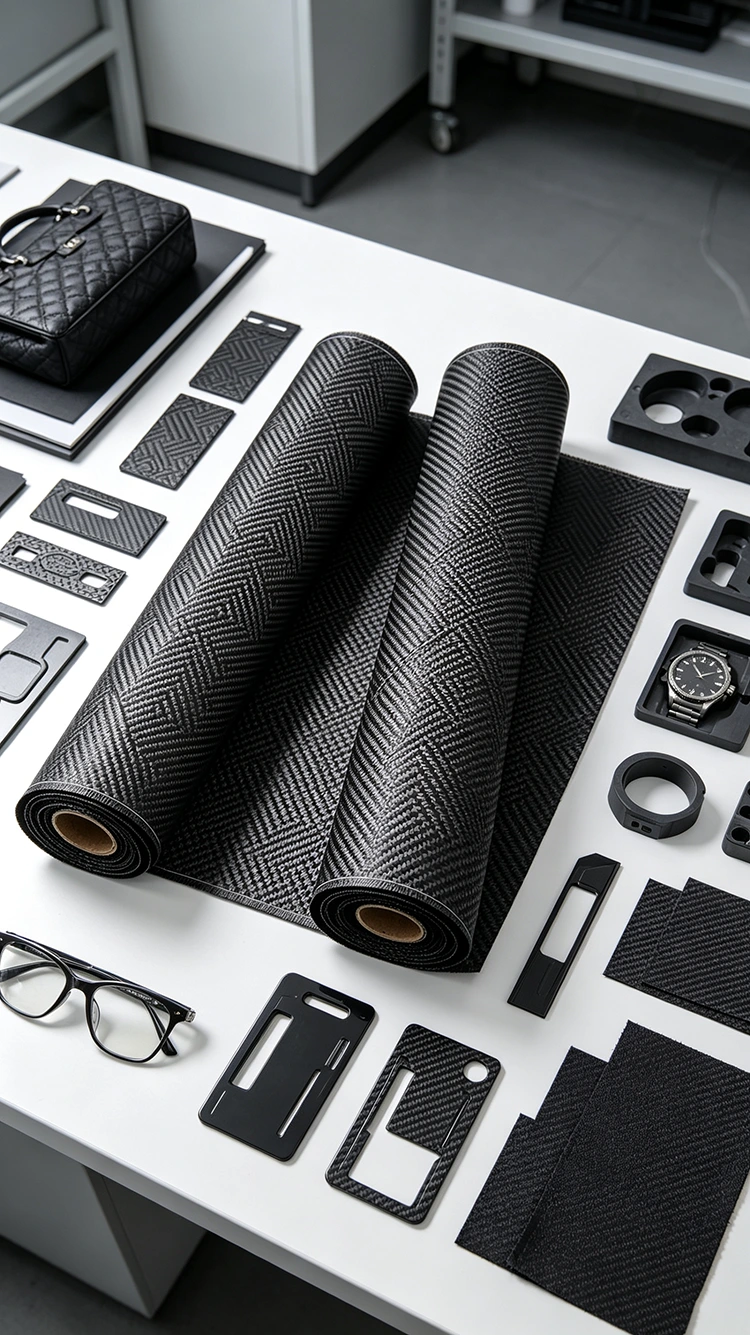

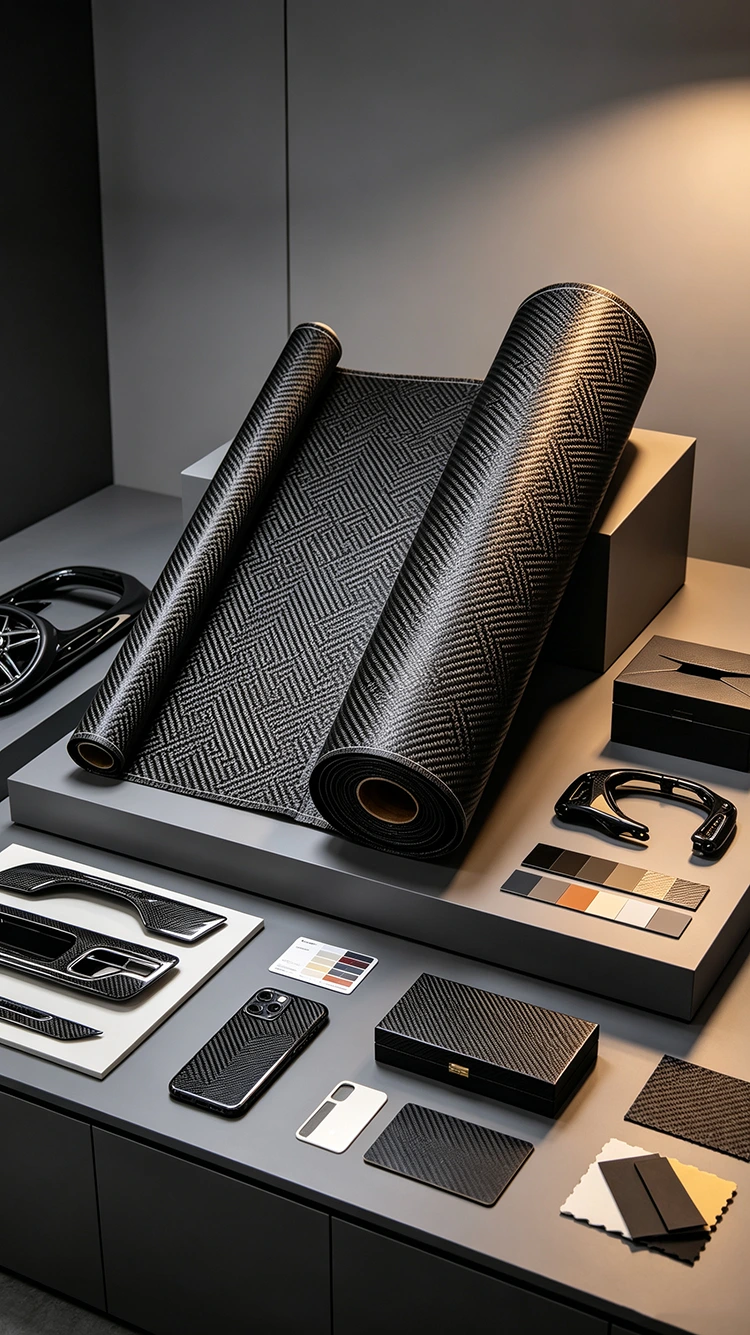

Țesătură unidirecțională din fibră de carbon

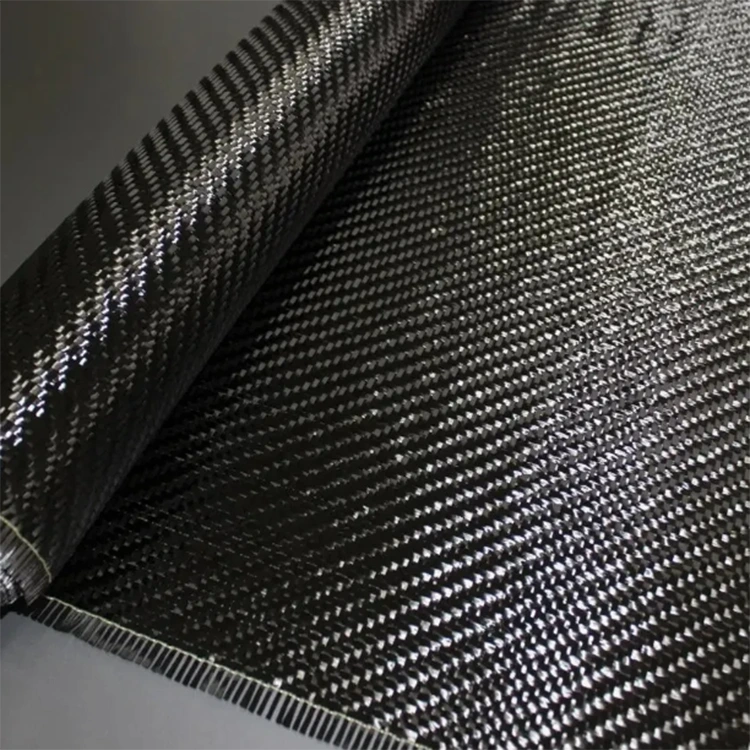

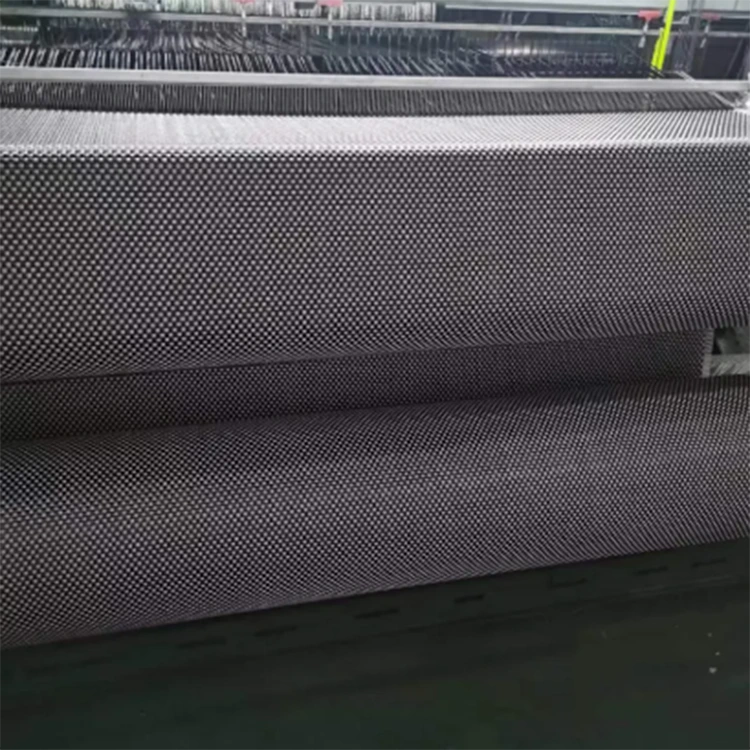

Țesătura din fibră de carbon unidirecțională este furnizată într-o construcție țesătă Jacquard în această specificație. Procesul de țesut controlează aranjarea firelor de fibră de carbon pentru a crea o structură de țesătură și un model de suprafață definite. Spre deosebire de o țesătură simplă sau twill standard, țeserea Jacquard permite variarea aranjamentului firului pentru a produce diferite modele vizibile.

Pentru fabricarea compozitelor, modelul țesăturii este doar o parte din specificația materialului. Calitatea fibrei de carbon, greutatea țesăturii, aranjarea firelor, sistemul de rășină, grosimea laminatului și condițiile de turnare au o influență mai mare asupra proprietăților compozitului finit. Prin urmare, construcția Jacquard este cea mai relevantă atunci când structura țesăturii și suprafața vizibilă trebuie luate în considerare în timpul selecției materialului.

Cum este diferită țesătura din fibră de carbon Jacquard

Țesăturile din fibră de carbon simple și twill folosesc modele de împletire relativ regulate. Țeserea jacquard folosește selecția controlată a firelor în timpul țeserii, permițând zonelor specifice ale țesăturii să urmeze diferite aranjamente de model.

Acest lucru schimbă aspectul suprafeței țesute fără a face țesutura în sine un substitut pentru designul structural. Dacă țesătura va fi utilizată într-un laminat portant, trebuie stabilite calitatea fibrelor necesare, greutatea țesăturii, sistemul de rășină și construcția laminatului în funcție de cerințele componente.

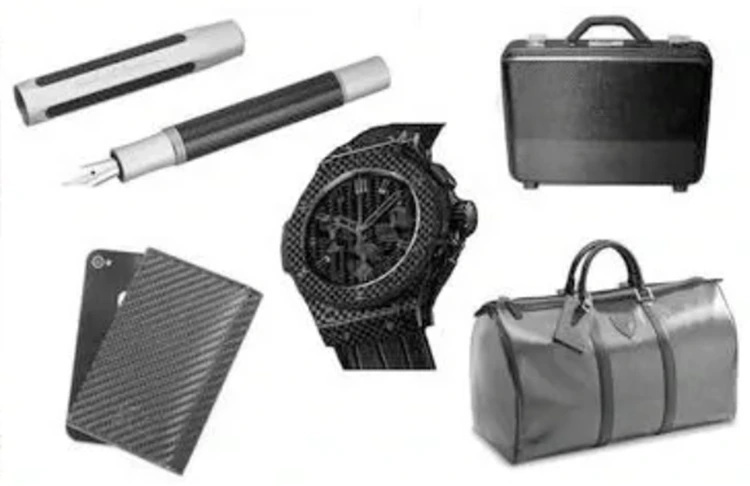

Pentru piesele compozite vizibile, modelul țesut poate rămâne expus după turnare și poate deveni parte a suprafeței finisate. Acest lucru face ca construcția să fie relevantă pentru componente precum ornamentele auto, produsele sportive, carcasele echipamentelor și piesele compozite personalizate.

Aspectul real după turnare depinde și de distribuția rășinii, consolidarea, starea mucegaiului și finisarea suprafeței. Modelul văzut în țesătura uscată nu trebuie, prin urmare, tratat ca o garanție a aspectului turnat final.

Țesătură jacquard, uni și twill

Aceste construcții de țesătură diferă în principal prin aranjarea firelor și modelul de suprafață rezultat. Alegerea potrivită depinde de comportamentul materialului necesar, de geometria componentelor și de aspectul finisat.

Tabelul descrie diferențele tipice vizuale și de aplicație, mai degrabă decât un clasament mecanic. O țesătură Jacquard nu este automat mai puternică sau mai rigidă decât o țesătură simplă sau twill. Proprietățile finale ale compozitului depind de sistemul complet de materiale și de designul laminatului.

Selectarea țesăturii pentru o piesă compozită

Țesătura trebuie selectată după ce au fost stabilite cerințele de bază ale componentei. Considerațiile importante includ greutatea necesară țesăturii, lățimea, modelul suprafeței, draperiile, grosimea laminatului și metoda de turnare.

Pentru o componentă plată sau relativ simplă, poate fi suficientă o structură țesută obișnuită. Suprafețele mai complexe pot necesita o construcție din țesătură care poate urma matrița fără denaturare excesivă. Dacă fibra de carbon rămâne vizibilă, modelul necesar trebuie luat în considerare și în timpul tăierii și așezării.

Orientarea armăturii rămâne o considerație separată de proiectare. Un model de suprafață țesut nu definește în sine direcția sarcinii structurale primare a unui compozit. Pentru piesele cu încărcare direcțională specifică, laminatul trebuie proiectat în jurul orientărilor necesare fibrelor și aranjamentului straturilor.

Cerințe de suprafață vizibilă

Când țesătura din fibră de carbon va rămâne vizibilă, consistența între piesele adiacente devine importantă. Direcția de tăiere, tensiunea țesăturii și manipularea în timpul întinderii pot afecta alinierea modelului, în special pe suprafețele curbe.

Suprafața mucegaiului și sistemul de rășină influențează și aspectul după întărire. Un model uniform de țesătură uscată poate produce în continuare un rezultat vizual diferit dacă fluxul de rășină, consolidarea sau finisarea suprafeței nu este controlată în mod consecvent.

Cerințe structurale

Pentru componentele structurale, materialul trebuie evaluat împreună cu calitatea fibrei de carbon, sistemul de rășini, conținutul de fibre și programul de laminat. Modelul Jacquard nu trebuie utilizat ca bază principală pentru determinarea adecvării structurale.

Aplicații tipice

Componente auto

Țesătura din fibră de carbon Jacquard poate fi luată în considerare pentru ornamentele interioare vizibile, panourile decorative, capacele pentru echipamente și alte componente în care suprafața țesută face parte din aspectul finit. Specificațiile țesăturii ar trebui să fie potrivite cu geometria de formare și cu finisajul necesar al suprafeței.

Echipament sportiv

Produsele sportive, cum ar fi componentele pentru biciclete, structurile rachetei, paletele și accesoriile pot utiliza țesături vizibile din fibră de carbon, unde modelul suprafeței este păstrat după turnare. Greutatea necesară a materialului și construcția laminatului depind de componenta individuală.

Echipamente electronice

Carcasele și structurile echipamentelor selectate pot încorpora material din fibră de carbon atunci când materialul îndeplinește cerințele mecanice și dimensionale ale aplicației. Fibra de carbon este conducătoare de electricitate, așa că cerințele de izolație și electromagnetice trebuie revizuite acolo unde materialul este utilizat în jurul ansamblurilor electronice.

Produse compozite personalizate

Piesele compozite personalizate pot folosi material Jacquard atunci când este necesar un anumit model țesut. Înainte de producție, modelul, greutatea țesăturii, dimensiunile, sistemul de rășină și procesul de turnare ar trebui să fie confirmate împreună, mai degrabă decât specificarea țesăturii numai după aspect.

Informații materiale

Prelucrare și finisare a suprafeței

Aspectul final al unei componente țesute din fibră de carbon este afectat de întregul proces de turnare. Amplasarea țesăturii, fluxul de rășină, presiunea de consolidare, suprafața matriței și condițiile de întărire pot schimba modul în care apare țesătura după eliberarea piesei din matriță.

Pentru componentele cu suprafețe vizibile din fibră de carbon, materialul trebuie manipulat cu atenție în timpul tăierii și întinderii. Întinderea sau mișcarea excesivă poate perturba aranjamentul firului și poate provoca distorsiuni vizibile ale modelului.

Dacă se aplică un strat transparent după turnare, trebuie luate în considerare și grosimea acestuia, starea suprafeței și compatibilitatea cu compozitul. Aspectul finit este, prin urmare, determinat de țesătură și de etapele ulterioare de prelucrare, mai degrabă decât de metoda de țesere.

Considerații de manipulare și service

Înainte de turnare, țesătura din fibră de carbon trebuie depozitată și manipulată în conformitate cu cerințele sistemului de material aplicabil. Odată ce a fost încorporat într-un compozit întărit, condițiile de funcționare sunt determinate în principal de sistemul de rășină, designul laminatului, mediul de operare și condițiile de încărcare.

Pentru componentele vizibile din fibră de carbon, curățarea de rutină ar trebui să evite abraziunea inutilă și substanțele chimice agresive care pot afecta acoperirea suprafeței sau rășina. Expunerea la temperatură trebuie să rămână în limitele stabilite pentru sistemul compozit finit.

Zgârieturile de suprafață nu indică neapărat o defecțiune structurală. Cu toate acestea, fisurarea, delaminarea, deteriorarea semnificativă la impact sau armătura expusă trebuie evaluate atunci când componenta are o funcție structurală.

Când ar trebui inspectată o componentă din fibră de carbon?

Nu există un interval universal de inspecție sau de înlocuire pentru fiecare componentă din compozit din fibră de carbon. Programul de întreținere adecvat depinde de proiectarea piesei, mediul de operare, condițiile de încărcare și cerințele producătorului.

O atenție deosebită trebuie acordată semnelor vizibile, cum ar fi:

· Crăparea laminatului

· Delaminare sau separare

· Daune semnificative de impact

· Expunerea la fibre cauzată de deteriorarea suprafeței

· Pierderea integrității structurale

· Deteriorarea gravă a stratului de protecție

Pentru piesele critice pentru siguranță, deciziile de inspecție și înlocuire ar trebui să urmeze cerințele de întreținere specificate pentru produsul finit, mai degrabă decât o estimare generală a duratei de viață.

FAQ

Ce este țesătura din fibră de carbon unidirecțională?

Țesătura din fibră de carbon unidirecțională din această specificație a produsului utilizează o metodă de țesut Jacquard pentru a produce un material țesut din fibră de carbon cu un model de suprafață definit. Aranjamentul exact al firului, greutatea țesăturii și caracteristicile structurale trebuie confirmate din specificația materialului.

Cum este Jacquard diferit de fibra de carbon twill?

Twill folosește un model obișnuit de împletire diagonală, în timp ce țesutul Jacquard permite mai multe variații în aranjamentul firelor și designul modelului vizibil. Diferența este în primul rând în construcția și aspectul țesăturii, mai degrabă decât o diferență automată în performanța mecanică.

Fibra de carbon Jacquard este potrivită pentru compozite structurale?

Poate fi încorporat în piese compozite, dar adecvarea structurală depinde de calitatea fibrei de carbon, greutatea țesăturii, sistemul de rășină, orientarea fibrelor și designul laminatului. Metoda de țesut Jacquard singură nu stabilește proprietățile mecanice ale componentei finite.

Modelul Jacquard poate fi personalizat?

Disponibilitatea modelului depinde de specificațiile de țesut și de cerințele de producție. O întrebare personalizată ar trebui să includă modelul necesar, greutatea materialului, dimensiunile și aplicația prevăzută pentru evaluare.

Este potrivit pentru interiorul auto?

Poate fi luat în considerare pentru ornamentele vizibile din fibră de carbon, panourile, componentele decorative și alte aplicații auto în care suprafața țesută face parte din aspectul finit. Materialul și procesul de turnare trebuie verificate în raport cu cerințele componentelor.

Cât durează un compozit din fibră de carbon Jacquard?

Nu există o valoare unică a duratei de viață aplicabilă fiecărei piese finite. Durata de viață depinde de sistemul de rășină, construcția laminatului, expunerea la mediu, temperatură, condițiile de încărcare și întreținere.

Cum ar trebui să fie întreținute părțile vizibile din fibră de carbon?

Păstrați suprafața curată și evitați abraziunea inutilă sau substanțele chimice agresive. Dacă este prezent un strat de protecție, starea acestuia trebuie, de asemenea, monitorizată, deoarece eșecul acoperirii suprafeței poate afecta aspectul și protecția compozitului.

Când trebuie înlocuită componenta finită?

Înlocuirea trebuie să se bazeze pe starea reală și pe cerințele de întreținere ale componentei finite. Fisurarea, delaminarea, deteriorarea semnificativă prin impact sau pierderea integrității structurale sunt indicatori mai relevanți decât un număr fix de ani de serviciu.
