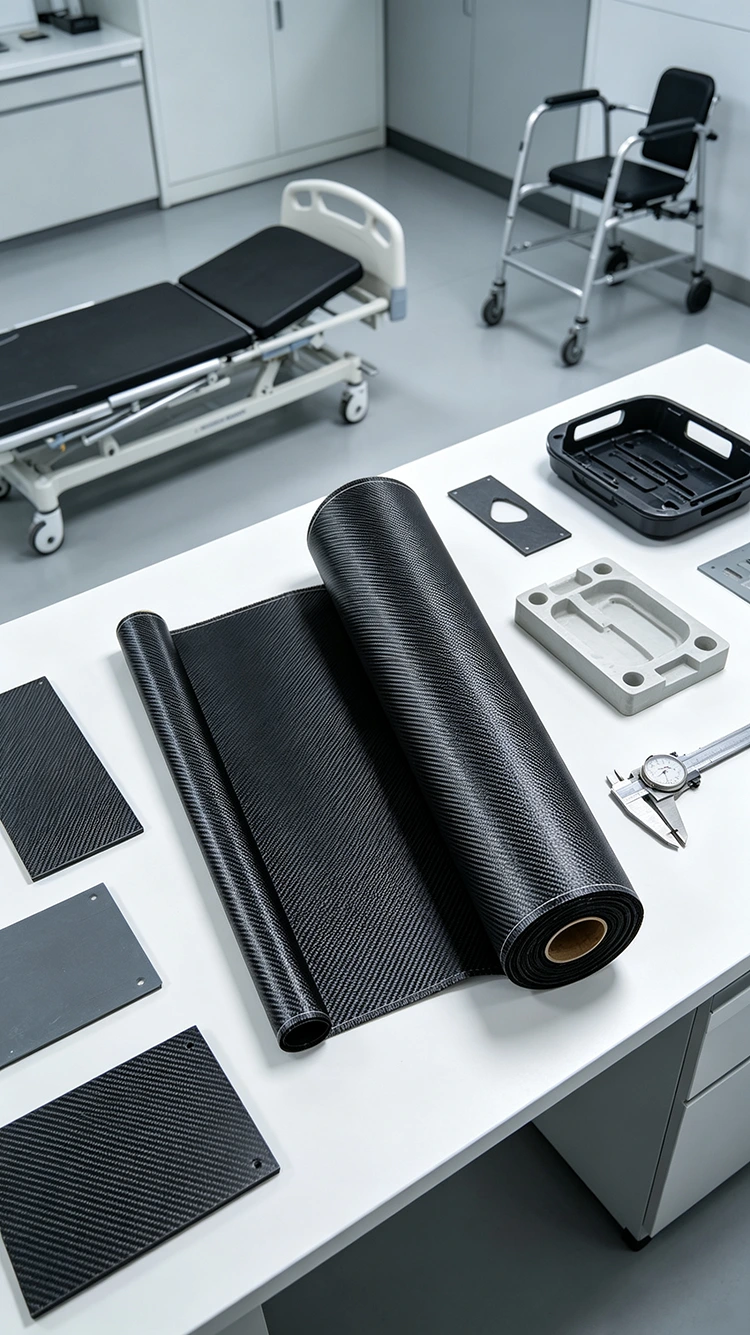

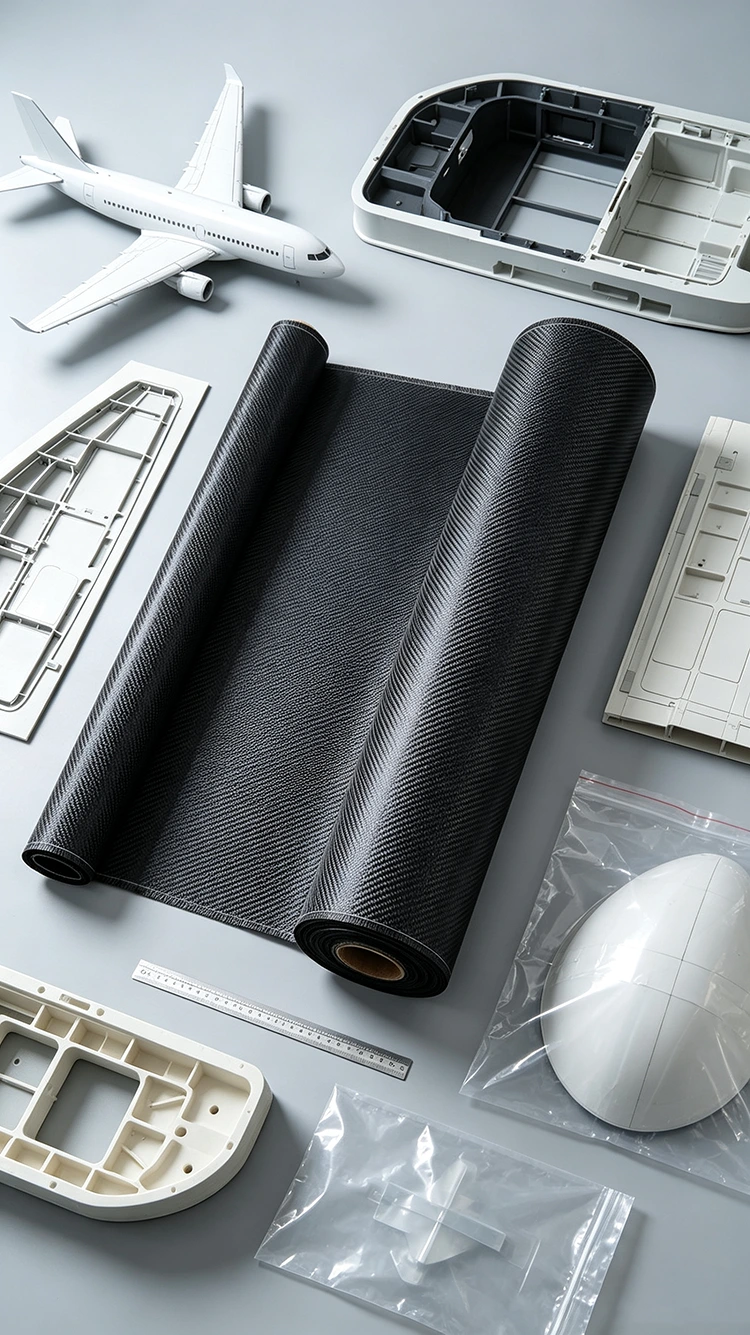

Țesătură din fibră de carbon Twill Weave

Țesătura din fibră de carbon Twill Weave este o armătură țesătă în care firele de urzeală și bătătură se întrepătrund pentru a forma un model de suprafață diagonală. În comparație cu țesătura simplă, structura de împletire permite mai multă mișcare între fire, ceea ce poate ajuta materialul să urmeze curbe moderate în timpul întinderii. Același model diagonal este de obicei păstrat și pe piesele turnate unde suprafața din fibră de carbon este lăsată vizibilă.

Țesătura este doar o parte din specificația materialului. Calitatea fibrei de carbon, greutatea pe suprafață, sistemul de rășină și construcția laminată determină modul în care țesătura contribuie la compozitul finit, în timp ce geometria matriței și procesul de formare afectează modul în care poate fi manipulat în timpul producției.

Ce se schimbă structura Twill

Într-o construcție din twill, punctele de împletire se deplasează progresiv pe țesătură, mai degrabă decât să formeze modelul repetat de țesătură simplă, unul peste, unul sub. Acest lucru oferă firelor mai multă libertate de a se deplasa unele față de altele atunci când materialul este plasat pe o suprafață curbată.

Diferența devine mai vizibilă la piesele cu contururi în schimbare. O țesătură care poate găzdui o mișcare în plan poate fi mai ușor de poziționat în jurul unei curbe moderate decât o construcție mai strâns întrețesată. Cu toate acestea, acest lucru nu înseamnă că fiecare țesătură twill se va drapa în același mod. Dimensiunea firului, greutatea țesăturii, etanșeitatea țesăturii și geometria suprafeței, toate afectează rezultatul.

Pentru raze strânse sau forme tridimensionale adânci, o încercare de formare este utilă, deoarece încrețirea locală sau distorsiunea firului poate fi evaluată cu precizie doar în raport cu geometria reală.

Țesătură diagonală pentru suprafețe vizibile

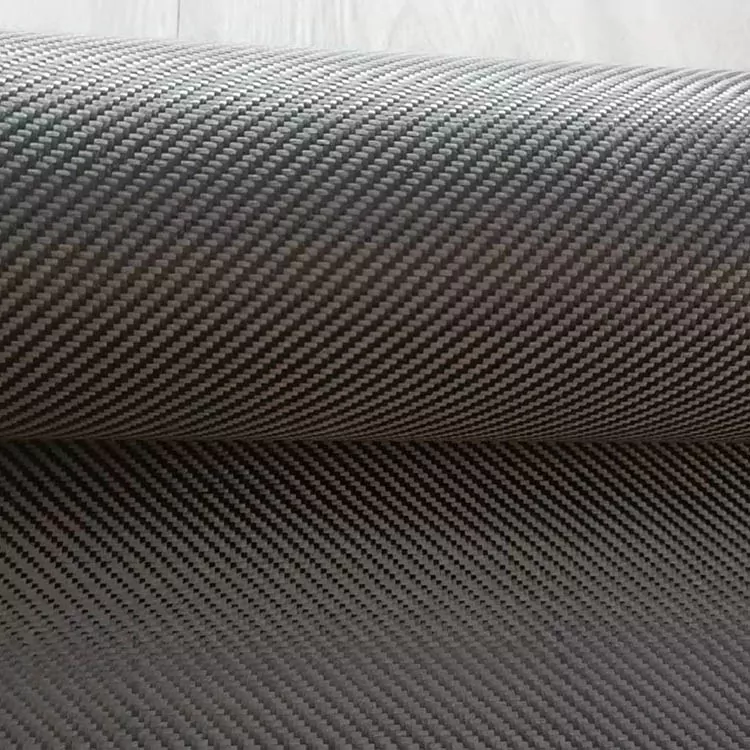

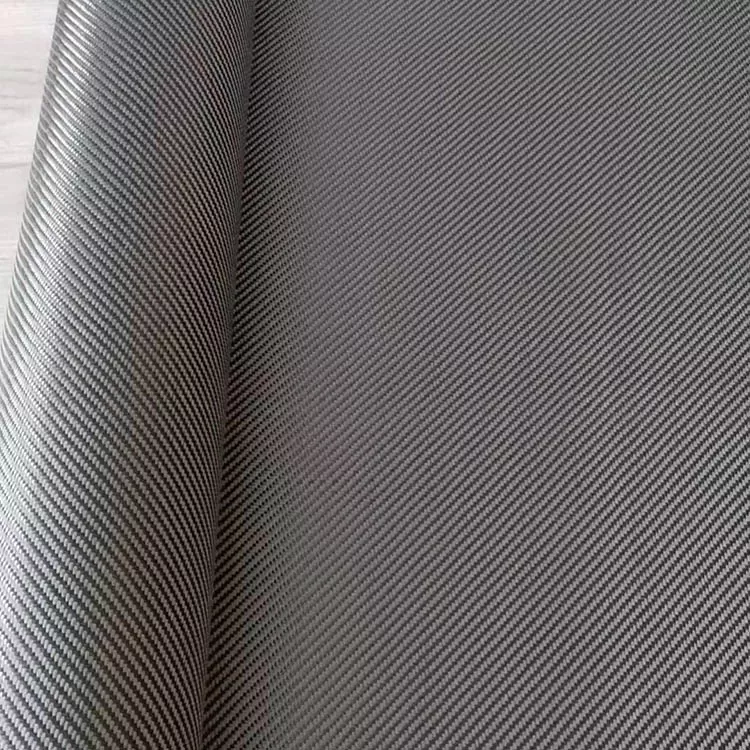

Modelul diagonal este una dintre cele mai recunoscute caracteristici ale țesăturii din fibră de carbon twill. Când laminatul întărit este terminat cu un strat transparent, țesătura poate rămâne vizibilă pe suprafața componentei.

Direcția modelului trebuie controlată în timpul tăierii și întinderii. Dacă două secțiuni de țesătură se întâlnesc cu orientări diferite, liniile diagonale nu vor continua uniform pe îmbinare. Pe panourile vizibile, aspectul de tăiere și amplasarea straturilor trebuie, prin urmare, să fie luate în considerare înainte de turnare.

Aspectul final este afectat și de distribuția, consolidarea și finisarea suprafeței rășinii. Modelul văzut în materialul uscat se poate schimba în definiție după ce laminatul a fost turnat și acoperit.

Utilizarea Twill pe componente curbe

Țesătura twill este folosită în mod obișnuit pe componente care nu sunt complet plate, inclusiv piesele ornamentale, carcase, piese de bicicletă, componente pentru motociclete și echipamente sportive.

Țesătura poate fi tăiată ca o bucată mai mare atunci când suprafața este relativ deschisă sau împărțită în secțiuni mai mici în care geometria se schimbă mai brusc. Piesele mai mari reduc numărul de îmbinări, dar pot necesita mai multe ajustări în timpul întinderii. Piesele mai mici pot urma mai ușor contururile locale, dar îmbinările trebuie poziționate cu atenție.

Pentru o suprafață vizibilă de carbon, modelul de tăiere ar trebui să țină cont și de direcția țesăturii diagonale. Menținerea aceleiași orientări între piesele adiacente poate fi importantă atunci când este necesar un model vizual continuu.

Caietul de sarcini

Specificații materiale pentru producție

Greutatea necesară a țesăturii este în mod normal luată în considerare împreună cu grosimea țintă a laminatului și metoda de turnare. O greutate mai mică a suprafeței permite utilizarea mai multor straturi individuale, în timp ce o țesătură mai grea poate reduce numărul de straturi necesare pentru o anumită grosime a laminatului.

Calitatea fibrei de carbon ar trebui specificată și separat de țesătură. Aceeași construcție din twill poate fi produsă cu diferite grade de fibre, iar proprietățile compozite rezultate nu vor fi identice.

Compatibilitatea cu rășinile este un alt aspect de producție. Întinderea umedă, infuzia în vid, turnarea prin compresie și prelucrarea preimpregnată au cerințe diferite pentru curgerea, consolidarea și manipularea rășinii. Prin urmare, țesătura ar trebui să fie potrivită cu procesul real, mai degrabă decât specificată doar prin aspectul său.

Informații de furnizat pentru o anchetă materială

O anchetă de producție este mai ușor de evaluat atunci când cerințele materiale de bază sunt precizate clar. Informațiile relevante includ:

· Construcție țesătură în sarg

· Calitatea fibrelor de carbon

· Greutate material / GSM

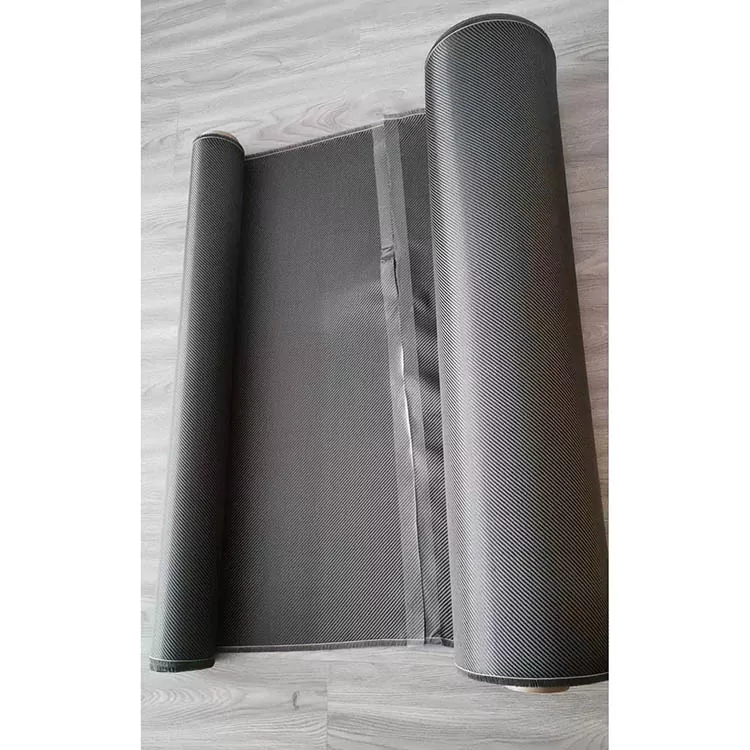

· Lățimea și lungimea rolei necesare

· Grosimea țintă sau grosimea laminatului

· Sistem de rășină

· Procesul de turnare

· Geometria componentelor

· Cerințe de suprafață vizibilă

Dacă materialul înlocuiește o țesătură existentă, o fișă de specificații sau o probă disponibilă poate fi, de asemenea, utilizată ca referință. Acest lucru este util în special atunci când noul material trebuie să se potrivească unui proces de tăiere, întindere sau turnare stabilit.

Aplicații

Țesătura din fibră de carbon Twill Weave este utilizată în părțile compozite turnate în care materialul trebuie să se potrivească suprafețelor modelate sau să ofere un aspect țesut definit.

Aplicațiile pentru automobile includ ornamente interioare, panouri, capace și alte componente din fibră de carbon. Piesele pentru biciclete și motociclete pot folosi armături țesute pe secțiunile curbe unde materialul trebuie să urmeze suprafața mucegaiului.

Echipamentele sportive, cum ar fi palete, rachete și alte structuri turnate pot, de asemenea, să încorporeze materialul ca parte a laminatului. Echipamentele industriale și carcasele pot utiliza fibră de carbon țesătă în cazul în care proprietățile mecanice și dimensionale necesare pot fi atinse cu laminatul selectat.

Pentru carcasele electronice sau componentele situate în apropierea ansamblurilor electrice, conductivitatea electrică a fibrei de carbon trebuie luată în considerare atunci când se determină cerințele de izolație și împământare.

FAQ

Ce este țesătura din fibră de carbon Twill Weave?

Este o armătură țesătă din fibră de carbon realizată cu o structură de împletire în twill. Aranjamentul firelor produce un model de suprafață în diagonală, în timp ce specificația reală a materialului depinde de calitatea fibrei de carbon, greutatea țesăturii și construcția.

Prin ce diferă twillul de țesătură simplă?

Twill și țesătură simplă folosesc secvențe diferite de împletire a firelor. Twill are un model în diagonală și, în general, permite mai multă mișcare a firului, în timp ce țesătura simplă are o structură de dedesubt mai strâns repetată. Adecvarea lor depinde de geometria componentelor și de procesul de fabricație.

Ce înseamnă 2×2 twill?

2×2 descrie o construcție specifică din twill în care firele trec peste doi și sub doi într-o secvență care se repetă. Dacă un proiect necesită această construcție, țesutul trebuie confirmat în specificația materialului.

Se poate folosi țesătura twill pe matrițe curbate?

Da. Poate găzdui curbe moderate și contururi în schimbare, dar drapajul real depinde de greutatea țesăturii, de construcția firului și de geometria matriței. O încercare de formare este utilă pentru piese complexe sau cu rază strânsă.

Poate fi folosit pentru piese vizibile din fibra de carbon?

Da. Țesătura diagonală poate rămâne vizibilă după turnare și finisarea suprafeței. Orientarea constantă a țesăturii în timpul tăierii și întinderii este importantă atunci când este necesar un model uniform.

Greutatea și dimensiunile materialului pot fi personalizate?

Da. Greutatea materialului, lățimea, lungimea și specificațiile aferente pot fi definite în funcție de componentă și procesul de fabricație.

Ce informații sunt necesare pentru o cotație?

Informațiile utile includ construcția țesăturii, calitatea fibrei de carbon, GSM, lățimea, lungimea rolei, cantitatea, aplicarea și procesul de turnare. Pentru piesele vizibile, trebuie specificate, de asemenea, finisajul necesar al suprafeței și direcția modelului.

Poate fi evaluat un eșantion înainte de producție?

Evaluarea eșantionului poate fi luată în considerare atunci când materialul trebuie verificat pentru draperie, compatibilitate cu rășina, aspectul suprafeței sau comportamentul de prelucrare cu o anumită metodă de producție.

Țesutura twill înseamnă o rezistență mai mare?

Nu. Construcția țesăturii singură nu stabilește rezistența sau rigiditatea compozitului finit. Aceste proprietăți depind de calitatea fibrei de carbon, greutatea țesăturii, sistemul de rășină, orientarea fibrei, volumul fibrei, grosimea laminatului și condițiile de procesare.
