Pâslă de suprafață din fibră de carbon pentru înfășurarea filamentului

Înfășurarea filamentului se preocupă în principal de plasarea armăturilor, unghiul de înfășurare și rezistența laminatului. Dar stratul de suprafață afectează și modul în care arată și se comportă compozitul finit în timpul producției.

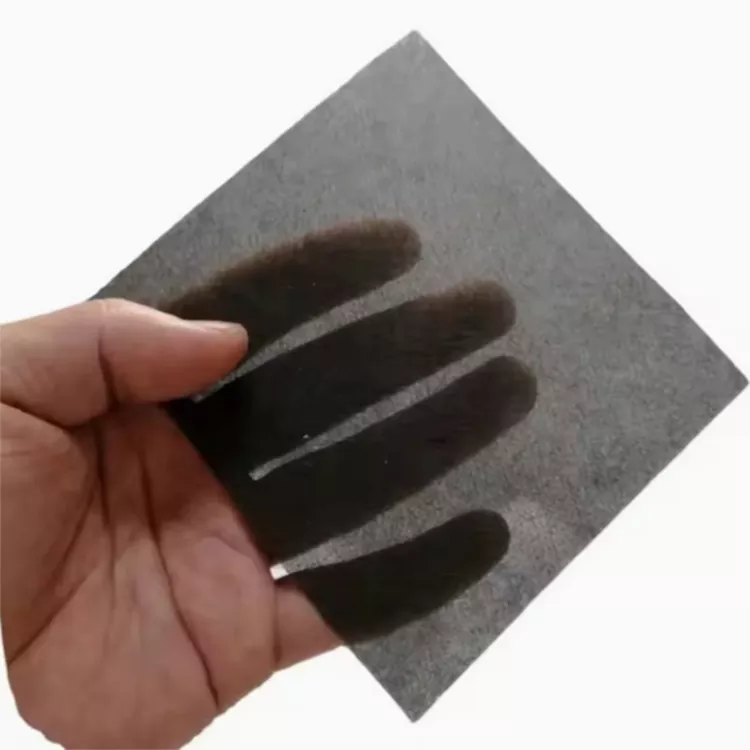

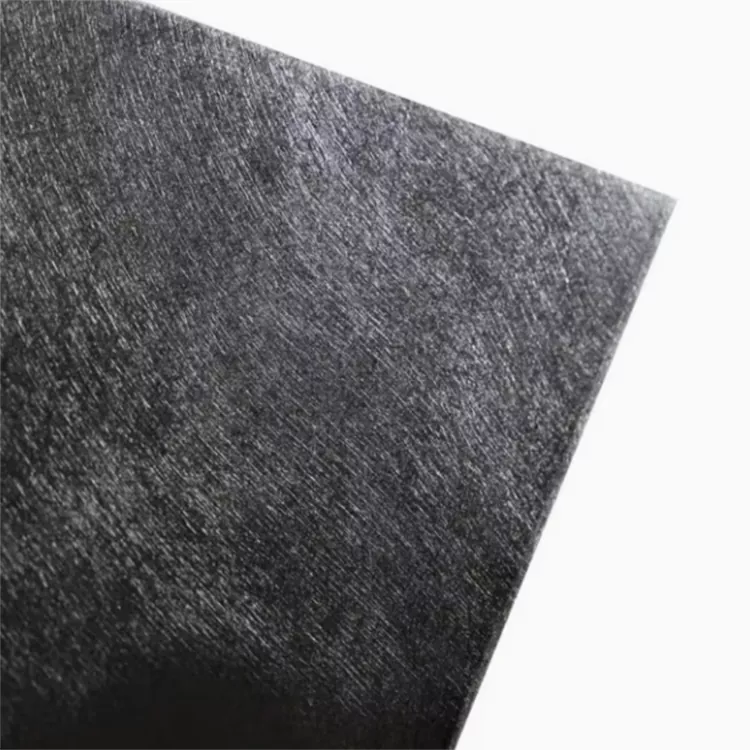

Pâslă de suprafață din fibră de carbon pentru înfășurarea filamentului este un material nețesut realizat din fibră de carbon tăiată. Este folosit ca strat distribuit de fibră de carbon pe piesele compozite cilindrice și curbate, unde armătura principală a înfășurării poate lăsa un model de fibre pronunțat.

Pâsla nu este un substitut pentru armătura structurală continuă. Are un rol diferit în laminat: acoperirea suprafeței, distribuția fibrelor și interacțiunea cu sistemul de rășină.

Strat de suprafață în înfășurarea filamentului

O piesă compozită rană conține de obicei mai multe straturi. Roving continuu sau țesătură asigură armarea necesară, în timp ce rășina leagă fibrele în laminatul finit.

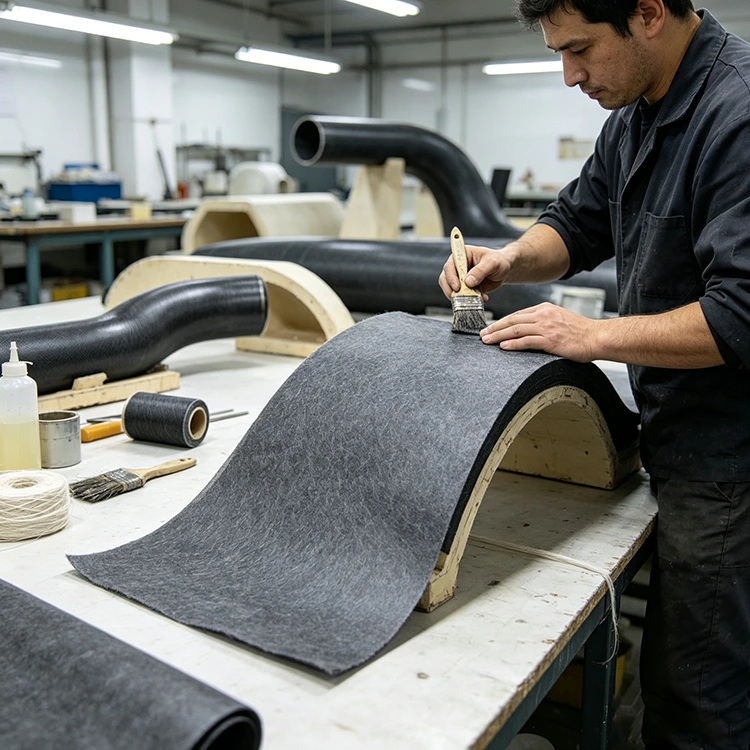

O pâslă din fibră de carbon poate fi adăugată ca strat de suprafață separat. Fibrele sale mărunțite sunt distribuite printr-o structură nețesută, mai degrabă decât aranjate ca fire continue. Acest lucru face ca materialul să fie potrivit pentru acoperirea suprafețelor curbate și reducerea modelului vizual al armăturii de dedesubt.

Stratul poate fi poziționat în interior, în exterior sau în altă locație specificată în laminat. Poziția sa este determinată de construcția componentei finite.

Aplicații pentru produse compozite pentru plăgi

Țevi FRP și CFRP

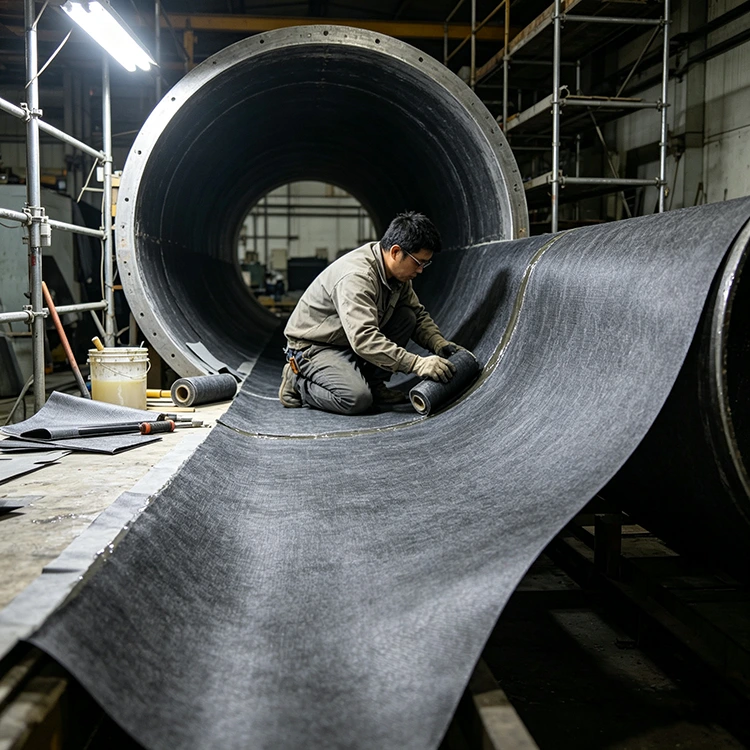

Țevile compozite sunt produse în mod obișnuit pe un dorn cilindric cu înfășurare de armare în diferite unghiuri. O pâslă de suprafață poate fi încorporată în stratul interior sau exterior atunci când este necesară o suprafață distribuită din fibră de carbon.

De asemenea, oferă o acoperire mai continuă a fibrei peste modelul de înfășurare. Suprafața finală este însă influențată de rășină și procesul de întărire, precum și de pâslă.

Rezervoare de stocare a produselor chimice

Rezervoarele bobinate cu filament combină adesea fibră de sticlă, fibră de carbon și sisteme de rășină în diferite poziții de laminat. Pâsla de carbon poate fi folosită acolo unde construcția specificată necesită un strat de suprafață pe bază de carbon.

Pentru servicii chimice, trebuie luat în considerare laminatul complet. Selecția rășinii și mediul depozitat sunt deosebit de importante.

Vase sub presiune

Vasele sub presiune necesită plasare controlată a armăturii și unghiuri de înfășurare, deoarece laminatul poartă presiune internă. Un strat de pâslă îndeplinește o funcție diferită față de înfășurarea structurală principală.

Din acest motiv, armătura structurală și stratul de suprafață trebuie specificate separat în proiectarea laminatului.

Alte componente ale plăgii

Alte aplicații posibile includ role compozite, tuburi industriale, carcase cilindrice și componente CFRP selectate. Caracteristica comună este o suprafață curbată sau cilindrică formată printr-un proces de înfășurare.

Structura Fibră Tocată

Diferența dintre pâslă și materialul de carbon țesut începe cu structura fibrei.

Țesătura folosește fire continue dispuse în direcții definite. Este selectat atunci când este necesară armătura direcțională.

Pâslă din fibră de carbon folosește fibre tăiate distribuite printr-un strat nețesut. Nu există un model de fir țesut fix la 0° sau la 90°. Ca rezultat, pâsla se poate răspândi pe o suprafață curbată fără a introduce aceeași structură direcțională.

Acest lucru face din pâslă și țesătură materiale complementare mai degrabă decât echivalente directe. Unul oferă o orientare controlată a armăturii; celălalt asigură o acoperire distribuită a suprafeței.

Udarea rășinii în timpul bobinării

Udarea rășinii este unul dintre punctele practice de verificat atunci când introduceți o pâslă într-un proces de înfășurare existent.

Rășina trebuie să pătrundă în structura fibrei tăiate înainte de întărire. Vâscozitatea rășinii, conținutul de rășină, metoda de aplicare, viteza de înfășurare și temperatura afectează cât de repede și uniform se întâmplă acest lucru.

Yuruis furnizează materialul sub formă de pâslă nețesută din fibră de carbon. Performanța sa în timpul înfășurării este încă legată de rășina și condițiile de procesare ale clientului.

O încercare de producție folosind sistemul real de rășină este, prin urmare, mai utilă decât aprecierea materialului numai după specificațiile sale. Arată cum pâsla se hrănește, se conformează dornului și se udă în timpul procesului real.

Aspectul suprafeței după întărire

Suprafața unei componente bobinate cu filament reflectă adesea modelul de armare de dedesubt. Un strat de pâslă distribuit poate ajuta la crearea unei suprafețe mai continue din fibră de carbon.

Specificațiile de suprafață disponibile sunt:

Lucios

Mate

50% lucios

Aceste opțiuni de suprafață descriu materialul furnizat. Ei nu determină singuri aspectul final.

Formularea rășinii, starea dornului sau matriței, temperatura de întărire și post-procesarea pot schimba aspectul compozitului finit.

Configurația materialului

Alegerea specificației potrivite

Pâslă ar trebui să fie potrivită cu procesul real de înfășurare. Dimensiunea produsului, rășina și cerințele de suprafață sunt puncte de plecare mai utile decât numai grosimea.

Geometria componentelor

Diametrul, lungimea și curbura afectează modul în care materialul este plasat și ținut pe dorn. O țeavă dreaptă și un rezervor mare pot necesita o manipulare diferită în timpul producției.

Sistem de rășină

Specificați tipul de rășină și, acolo unde este posibil, condițiile normale de prelucrare. Vâscozitatea și aplicarea rășinii au un efect direct asupra umezelii.

Cerința de suprafață

Specificați dacă principala cerință este acoperirea fibrelor, textura suprafeței sau un anumit finisaj furnizat. Opțiunile disponibile sunt lucioase, mat și 50% lucioase.

Dimensiuni

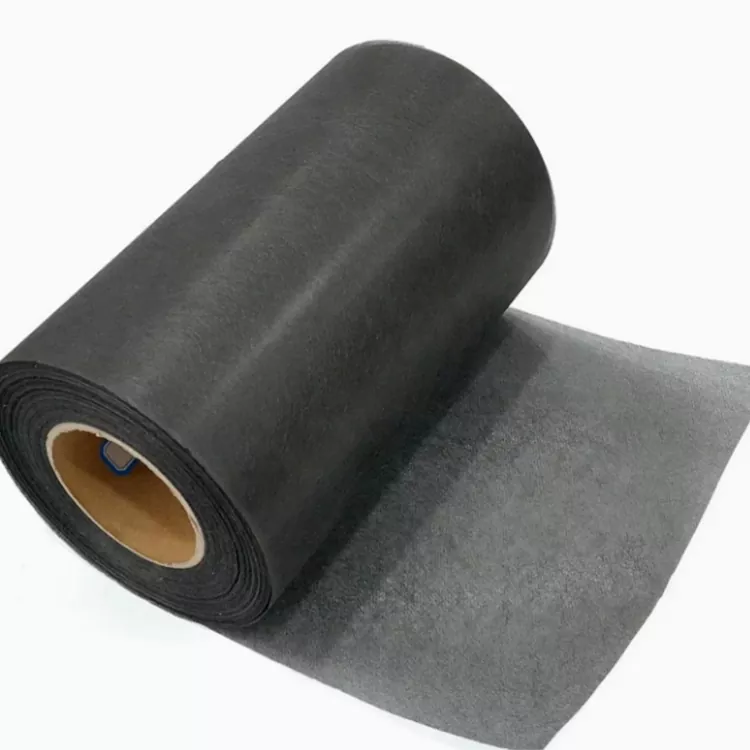

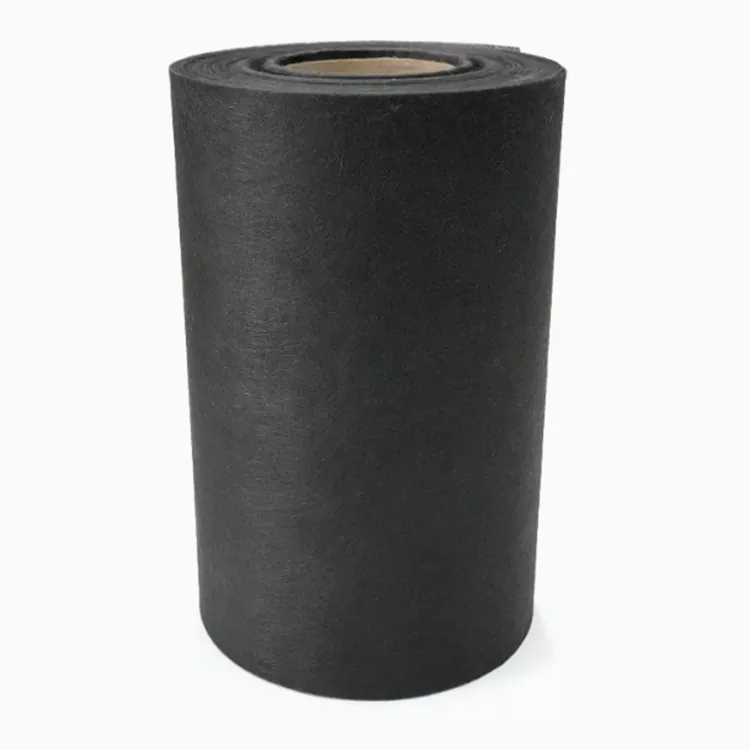

Lățimile standard sunt de 1 m și 1,25 m. Grosimea, lungimea și dimensiunile pot fi realizate în funcție de cerințele de producție.

Condiții de înfășurare

Viteza de înfășurare, aplicarea rășinii și alimentarea cu material trebuie luate în considerare atunci când pâsla este utilizată pe o linie automată sau continuă.

Proces pe linia de serpentină

O mică încercare de producție poate răspunde la întrebări pe care o specificație de material nu le poate. Pâsla poate fi verificată cu rășina normală a clientului, viteza de înfășurare și condițiile de întărire.

Principalele puncte de observat sunt:

· Hrănirea și manipularea

· Conformabilitatea la dorn

· Umidificare cu rășină

· Distribuția fibrelor

· Starea suprafeței după întărire

· Compatibilitate cu laminatul existent

O specificație de material existentă, desen sau eșantion poate fi utilizat atunci când pâsla este introdusă într-un proces de înfășurare stabilit.

Pentru fabricarea compozitelor cu bobinare cu filament

Pâslă de suprafață din fibră de carbon pentru înfășurarea filamentului este furnizată pentru țevi compozite, rezervoare chimice, recipiente sub presiune, role, carcase și alte componente înfăşurate.

Lățimile standard sunt de 1 m și 1,25 m. Grosimea, lungimea și dimensiunile sunt disponibile în funcție de cerințele de producție.

Pentru o anumită aplicație, geometria componentelor, sistemul de rășină, poziția laminatului și finisajul necesar al suprafeței oferă informațiile de bază pentru specificație.

FAQ

Ce este pâsla de suprafață din fibră de carbon pentru înfășurarea filamentului?

Este un material nețesut din fibră de carbon tăiată, utilizat ca suprafață sau strat funcțional în structurile compozite înfăşurate cu filament. Este diferită de armătura continuă utilizată pentru stratul structural principal.

Se poate folosi pâsla pe produse compozite cilindrice?

Da. Structura nețesută poate urma suprafețe cilindrice și curbate. Manipularea efectivă depinde de specificația pâslei, diametrul produsului și procesul de înfășurare.

Este la fel cu materialul de carbon țesut?

Nu. Țesătura din carbon conține fire continue în direcții definite. Pâsla conține fibre tăiate distribuite și este folosită pentru o funcție diferită de laminat.

Poate fi folosit cu rășină epoxidică sau vinilesteră?

Poate fi prelucrat cu diferite sisteme de rășini. Udarea depinde de viscozitatea rășinii, metoda de aplicare, temperatură, conținutul de rășină și condițiile de întărire.

Ce finisaje de suprafață sunt disponibile?

Specificațiile disponibile sunt lucioase, mate și 50% lucioase. Aspectul final depinde și de suprafața rășinii, dornului sau matriței și de procesul de întărire.

Lățimea și grosimea pot fi personalizate?

Da. Lățimile standard sunt de 1 m și 1,25 m. Grosimea, lungimea și dimensiunile pot fi personalizate în funcție de aplicație.

Ce informații sunt necesare pentru o cotație?

Informațiile utile includ dimensiunea și forma componentelor, tipul de rășină, dimensiunile pâslei, cerințele de suprafață și cantitatea aproximativă. O specificație sau un eșantion de material existent este util pentru aplicații non-standard.

Pot fi furnizate mostre?

Cantitățile de eșantion pot fi discutate în funcție de dimensiunile și aplicația cerute. Testarea pâslei cu rășina reală și procesul de bobinare oferă o referință directă pentru producție.
