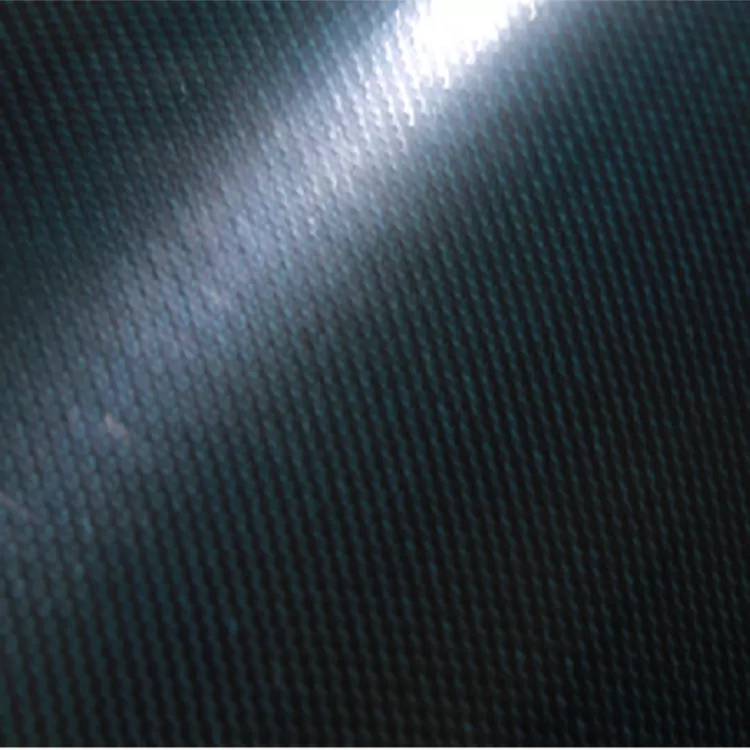

3K UD și țesătură preimpregnată din fibră de carbon bidirecțională

3K UD și țesătura preimpregnată din fibră de carbon bidirecțională combină armătura cu fibră de carbon 3K cu o matrice de rășină preimpregnată în două aranjamente diferite de fibre. Construcția UD concentrează fibrele continue în principal de-a lungul unei direcții, în timp ce construcția bidirecțională oferă armare în două direcții principale. Alegerea dintre ele este legată în primul rând de calea de încărcare, structura laminată și geometria piesei compozite finite.

Pentru producătorii de compozite, această distincție este mai importantă decât doar desemnarea 3K. O componentă cu o sarcină dominantă la întindere, încovoiere sau axială poate beneficia de un laminat construit în jurul unei direcții definite a fibrei, în timp ce un panou sau înveliș supus sarcinilor în două direcții poate necesita un aranjament de armătură mai echilibrat.

Construcție UD și Fibră Bidirecțională

Cu construcția UD, fibrele de carbon continue sunt concentrate în principal pe o direcție. Acest lucru face ca materialul să fie potrivit pentru componentele în care proiectarea inginerească are o cale de sarcină primară clară, cum ar fi arbori, grinzi, tije și secțiuni structurale alungite.

Construcția bidirecțională oferă armare în două direcții principale. Poate fi luat în considerare pentru panouri, capace, carcase și alte componente în care laminatul trebuie să suporte sarcini pe două axe, mai degrabă decât predominant pe o direcție.

Aranjamentul fibrelor nu determină performanța piesei finite de la sine. Calitatea fibrei, fracțiunea de volum a fibrei, sistemul de rășină, orientarea laminatului, numărul de straturi, condițiile de consolidare și întărire contribuie toate la proprietățile finale ale compozitului.

Ce înseamnă 3K?

Denumirea 3K se referă la un cârlig din fibră de carbon care conține aproximativ 3.000 de filamente individuale. Descrie dimensiunea mănunchiului de fibre mai degrabă decât un anumit grad de rezistență.

Prin urmare, pentru selecția materialului, 3K ar trebui luat în considerare împreună cu calitatea fibrei de carbon, sistemul de rășină și construcția de armătură. Un cârlig de 3K poate fi utilizat în diferite arhitecturi laminate, iar proprietățile finale ale compozitului depind de modul în care este orientată, consolidată și întărită armătura.

Această distincție este deosebit de relevantă atunci când se compară materialele UD și bidirecționale. Denumirea 3K identifică cârligul de fibre, în timp ce construcția UD sau bidirecțională descrie modul în care acea armătură este aranjată în preimpregnat.

Informații materiale

Selectarea direcției fibrei

Pentru 3K UD și țesătură preimpregnată din fibră de carbon bidirecțională, prima întrebare practică este cum se așteaptă să își poarte sarcina componenta finită. Armătura ar trebui să fie aranjată astfel încât laminatul să furnizeze material acolo unde designul o cere, mai degrabă decât să se selecteze construcția UD sau bidirecțională bazată doar pe aspectul țesăturii.

UD Construction

Armarea UD este de obicei considerată pentru arbori, tije, grinzi și alte părți alungite cu o direcție de sarcină primară definită. Straturi suplimentare în afara axei pot fi încorporate într-un laminat atunci când componenta are nevoie și de armare în direcții secundare.

Construcție bidirecțională

Întărirea bidirecțională poate fi luată în considerare pentru panouri, capace, carcase și alte părți în care sarcinile sau cerințele de rigiditate se extind pe două direcții principale. Echilibrul real între cele două direcții depinde de construcția materialului și de graficul laminatului.

Design laminat

Construcția preimpregnată trebuie evaluată ca parte a laminatului complet, mai degrabă decât ca o foaie izolată. Orientarea fibrelor, secvența straturilor, grosimea, conținutul de rășină și condițiile de consolidare influențează modul în care sarcinile sunt transferate prin compozitul finit.

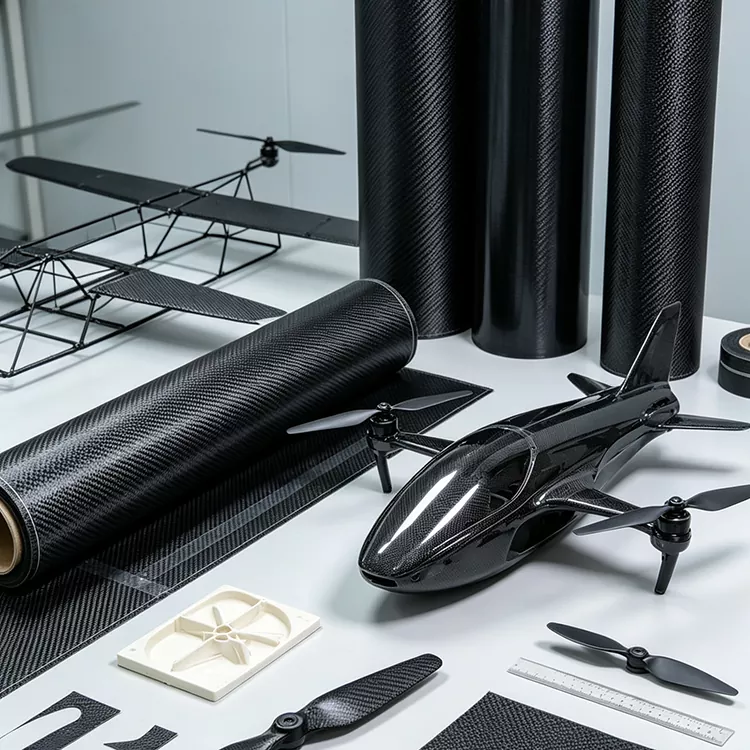

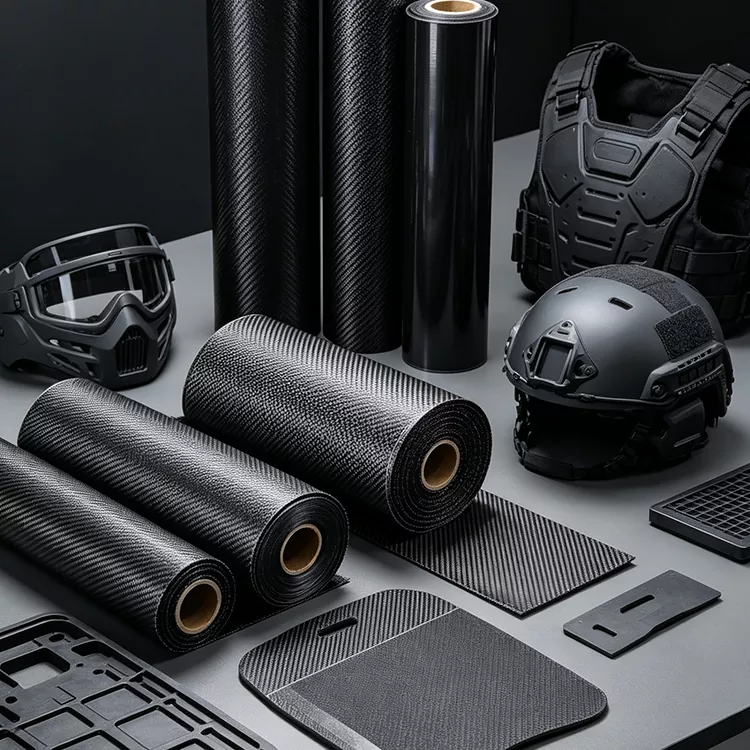

Aplicații tipice

Materialul poate fi luat în considerare pentru componentele compozite în care sunt necesare armături direcționale și conținut controlat de rășină. Construcția potrivită depinde de geometria piesei, starea de încărcare, metoda de turnare și grosimea laminată necesară.

Echipament sportiv

Materialul poate fi utilizat în structuri sportive ușoare unde rigiditatea, comportamentul la oboseală și masa sunt considerații importante de proiectare. Aplicațiile potențiale includ arbori de golf, componente pentru biciclete, structuri de rachete, palete și alte piese compozite turnate.

Componente auto

Aplicațiile pentru automobile pot include panouri ușoare, componente de armare, părți structurale selectate și componente orientate spre performanță. Construcția UD poate fi luată în considerare acolo unde piesa are o cale de sarcină primară definită, în timp ce armătura bidirecțională poate fi utilizată acolo unde este necesară sprijinirea pe două axe.

Piese industriale compozite

Aplicațiile industriale pot include panouri, carcase, console, grinzi, tije și componente de echipamente ușoare. Construcția preferată depinde dacă componenta are o direcție dominantă a sarcinii sau necesită armătură în mai multe direcții.

Echipamente electronice

Pentru carcasele echipamentelor și componentele structurale selectate, fibra de carbon poate oferi greutate redusă și suport structural. Deoarece fibra de carbon este conducătoare de electricitate, izolarea electrică și cerințele electromagnetice ar trebui luate în considerare ca parte a designului complet al ansamblului.

Selectarea materialului înainte de producție

Pentru un nou proiect compozit, materialul ar trebui specificat în funcție de componentă și procesul de fabricație, mai degrabă decât numai după numele produsului. Informațiile importante includ construcția fibrelor necesare, sistemul de rășină, lățimea, grosimea, programul laminatului și metoda de turnare.

Pentru piesele UD, direcția fibrei primare trebuie identificată împreună cu orice armătură în afara axei necesară. Pentru piesele bidirecționale, trebuie confirmate echilibrul armăturii și orientarea stratului necesar. Aceste detalii ajută la determinarea dacă specificația materialului este în concordanță cu traseul de încărcare intenționat.

Cerințele pentru rășină ar trebui, de asemenea, confirmate înainte de producție. Deoarece acesta este un material preimpregnat, sistemul de rășină și conținutul de rășină afectează condițiile de manipulare, depozitare, turnare și întărire. În cazul în care materialul este integrat într-un proces de producție existent, parametrii actuali de procesare ai clientului sau specificațiile materialului pot fi utilizați ca referință.

FAQ

Ce este 3K UD fibră de carbon preimpregnată?

Este un preimpregnat care folosește armătură cu fibră de carbon 3K dispusă predominant într-o singură direcție și combinată cu o matrice de rășină înainte de turnare. Este potrivit pentru piese compozite în care armătura trebuie să urmeze o direcție de încărcare definită.

Care este diferența dintre UD și fibra de carbon bidirecțională?

UD plasează majoritatea fibrelor continue de-a lungul unei direcții primare. Construcția bidirecțională oferă armare în două direcții principale. Selecția depinde de condițiile de încărcare, geometria piesei și designul laminat al componentei finite.

Materialul conține deja rășină?

Da. Acesta este un material preimpregnat, ceea ce înseamnă că armătura cu fibră de carbon a fost deja combinată cu o matrice de rășină. Sistemul specific de rășină și conținutul de rășină trebuie confirmate pentru specificația selectată.

Este 3K același cu gradul de rezistență?

Nr. 3K descrie numărul aproximativ de filamente al câltului din fibră de carbon. Performanța finală a compozitului depinde și de calitatea fibrei, sistemul de rășină, fracția de volum a fibrei, orientarea laminatului și condițiile de întărire.

Materialul poate fi personalizat?

Da. Yuruis oferă producție la comandă și poate discuta despre dimensiunea, lățimea și alte cerințe ale proiectului personalizate în funcție de aplicația și procesul de fabricație.

Ce industrii folosesc acest tip de preimpregnat?

Aplicațiile pot include echipamente sportive, componente auto și piese compozite industriale. Structurile de echipamente electronice selectate pot utiliza, de asemenea, compozite din fibră de carbon atunci când cerințele de material și electrice sunt compatibile cu aplicația.

Ce informații ar trebui să furnizez atunci când solicit o ofertă?

Furnizarea lățimii necesare, grosimii, construcției fibrelor, cerinței de rășină, aplicarea, metoda de turnare și cantitatea estimată va ajuta la determinarea specificației adecvate. Pentru piesele structurale, un desen sau un grafic laminat poate fi, de asemenea, util pentru confirmarea orientării necesare a fibrei.
